TAC-41 Hopup-Einheit, Typ „GBB“.

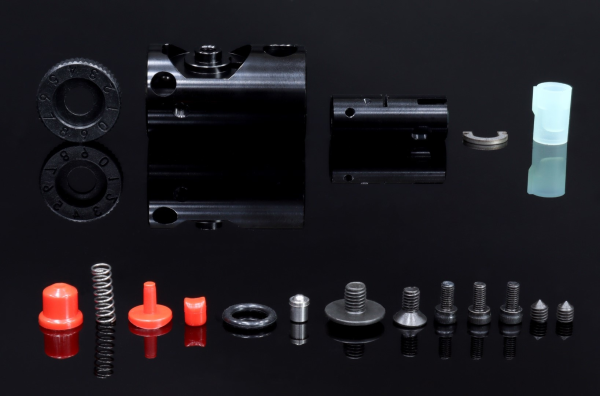

TAC-41 optionale Hopup-Einheit für „GBB“-Innenlauf und „GBB“-Hopup-Gummi. Enthaltene Teile:
– T41-0226 Hop-up-Körper „GBB“ (CNC-Konstruktion in Luftfahrtqualität)
– T41-0227 Hop-up-Gummisockel (CNC-Konstruktion in Luftfahrtqualität)
– T41-0228 Laufclip (SS304 lasergeschnitten)
– T41-0202 Hopup-Rad
– T41-0203 konkave Noppe
– T41-0224 Feeder
– T41-0225 Feeder-Federführung
– T41-1008 Feder
– HOP-316001 60° flacher Hop-up-Gummi, Typ „GBB“.
– M5X6 ISO7380-2-Schraube
– M3X6 ISO7462-Schrauben (x3)
– M4X8 DIN7991-Schraube
– M4X5 ISO4027-Schrauben (x2)
– O-Ring 8×2 (x1)
– 4 mm Kugelstößel
Die Verwendung des optionalen Zylinderkopfs (nicht im Lieferumfang enthalten) ist obligatorisch, SBA-CYL-33
Dieses TDC-Hopup (Top Dead Center) hat eine Noppenhubamplitude von 0,75 mm, unterteilt in 50 Positionen (15 µm pro Klick). Es umfasst ein Zuführsystem zur Vermeidung von Doppelzuführungen, einen 60° flachen „GBB“-Hopup-Gummi (SBA-HOP-41) und ist mit „GBB“-Hopup-Gummi und „GBB“-Innenfässern kompatibel. Um Läufe unterschiedlicher Marken unterzubringen, kann die Montage entweder mit dem Laufclip oder mit den 3 M3X6-Schrauben erfolgen.
Aufgrund einer anderen Position des Innenlaufs innerhalb des Hop-Ups benötigt diese Einheit Innenläufe, die mindestens 3 mm kürzer sind als die Hop-Up-Einheit „AEG“, die mit dem gleichen Außenlauf ausgestattet ist, um zu vermeiden, dass der Innenlauf aus dem Außenlauf herausragt.
– „510“-Außenlauf erfordert einen 507-mm-GBB-Innenlauf
– „420“-Außenlauf erfordert einen 417-mm-GBB-Innenlauf
– „330“-Außenlauf erfordert einen 327-mm-GBB-Innenlauf
Diese Hop-Up-Einheit ist mit dem Advance Hop-Up-Kit (SBA-HOP-34) kompatibel.
SBA-HOP-31
